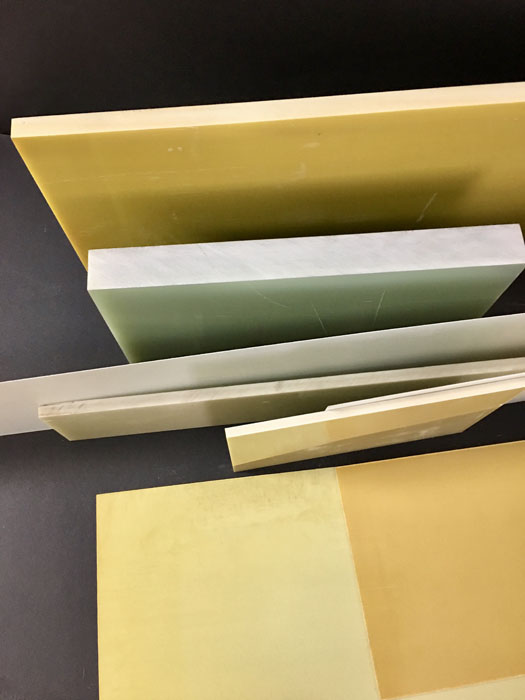

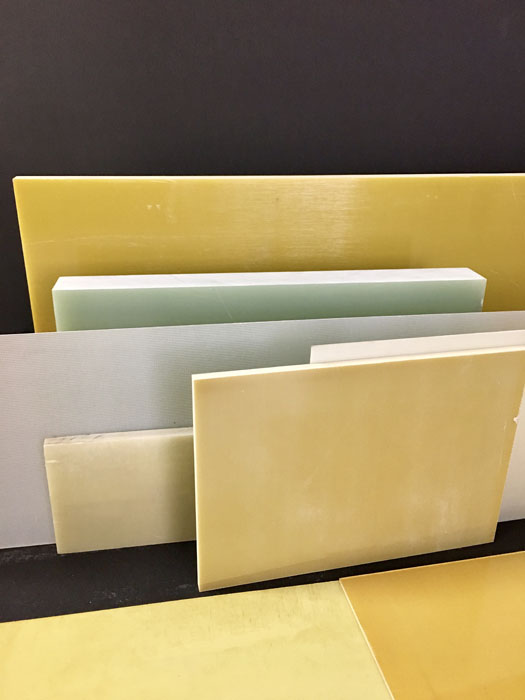

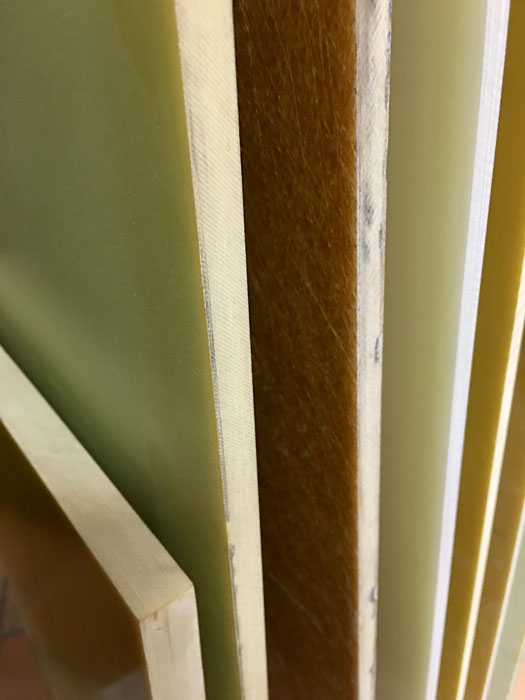

Laminados industriales

Gama de laminados industriales utilizados como aislantes eléctricos

Material

Descripción general y aplicaciones

Tipos

Baquelita

Laminado estratificado a base de papel Kraf aglomerado con resina Fenólica, de elevadas propiedades mecánicas, y de fácil mecanizado y troquelado

Índice de temperatura 120º C.

Resulta muy adecuada para piezas aislantes que trabajen en frecuencia industrial a tensiones inferiores a 400V., tales como cuadros de contadores, cuadros de distribución y maniobra, así como para la fabricación de paneles de conexión y piezas de aplicación mecánica en aparatos y máquinas eléctricas.

Hoja técnica:

Baquelita

Alta frecuencia XXXPC, Media tensión Hp2061

Algodón / Resina Fenólica

Laminado estratificado a base de tejido de algodón de malla intermedia, impregnado con una resina Fenólica. De una gran resistencia mecánica y bajo coeficiente de rozamiento. Posee una elevada cohesión interlaminar, siendo resistente al agua a los aceites grasos y ácidos diluidos. Gran poder de absorción de vibraciones y de fácil mecanización.

Índice de temperatura 120º C.

Especial para fabricación de piezas con exigencias mecánicas en aparatos eléctricos y pequeña mecánica de precisión. Engranajes con módulo superior a 1, cojinetes, rodillos, juntas para la industria del automóvil, piezas de desgaste, paletas para depresores, tornillos aislantes y piezas para la industria textil y papelera.

Hoja técnica:

Estratificado HGW 2082


Hgw 2082
Hgw 2083

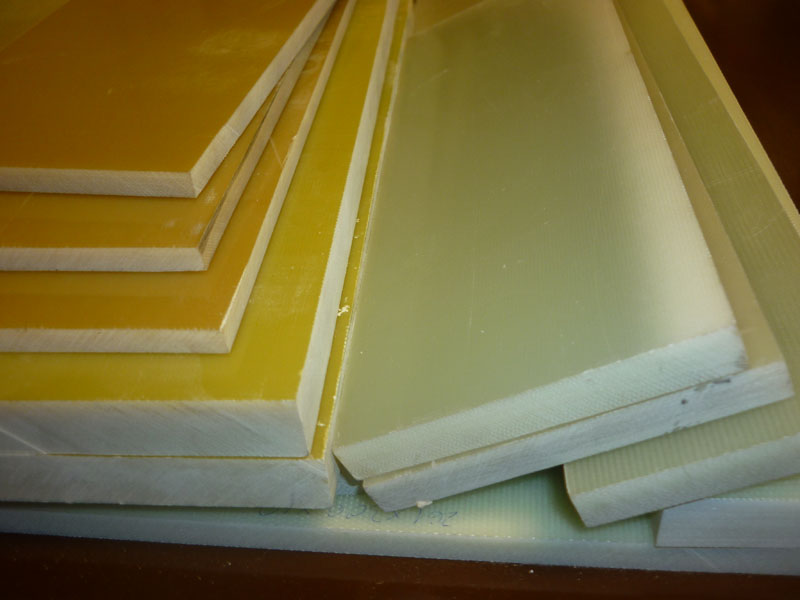

Fibra Vidrio / Epoxy G.10 y G.11

Laminado estratificado a base de Tejido de Vidrio aglomerado con una resina epoxidica.

De alta resistencia mecánica a temperatura ambiente y que a 150º C retiene como mínimo el 50% del valor de su resistencia a la flexión a la temperatura ambiente. Baja absorción de agua. Buenas propiedades dieléctricas y bajas pérdidas en ambientes secos y húmedos. Excelente comportamiento a las corrientes de fuga superficiales.

Índice de temperatura 135ºC y 155ºC.

Especial aplicación para cuñas de ranura en máquinas rotativas y piezas de alta tensión que deban soportar grandes esfuerzos mecánicos a elevadas temperaturas: Cámaras de rupturas de disyuntores, aislamientos en transformadores secos, turbo alternadores, etc.

Hoja técnica:

Epoxi G10

Epoxi G11

Hgw 2372
Hgw 2372.4

Fibra Vidrio / Epoxy UL94 V0 - FR4

Laminado estratificado a base de tejido de vidrio aglomerado con una resina epoxidica autoextinguible, de resistencia mecánica muy elevada a temperatura ambiente. Resistente a la llama y de excelentes propiedades dieléctricas incluso en ambientes húmedos.

Índice de temperatura 155º C.

Muy adecuado para piezas de alta tensión que deban soportar grandes esfuerzos mecánicos. Para aplicaciones que requieran elevados valores dinámicos y eléctricos en ambientes húmedos. Aparellaje para alta tensión, cámaras de ruptura, aislamientos de ranura, separadores etc. así como en electrónica industrial y en lugares donde se precise un aislamiento auto extinguible.

Hoja técnica:

Epoxi FR4

Hgw 2372.1

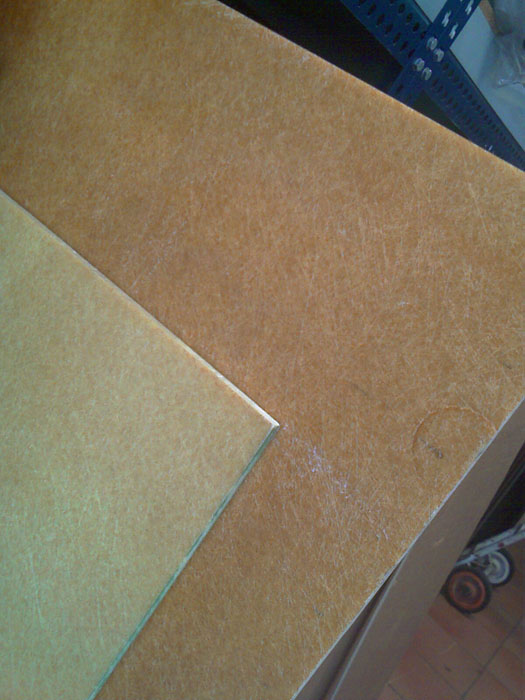

Fibra Vidrio / Poliéster GP03

Laminado estratificado a base de matt de vidrio y resina de poliéster.

Buenas propiedades mecánicas a alta temperatura retardante a la llama.

Hoja técnica:

Poliester GP03

GP03 UL94 V0

Fibras de vidrio especiales

Calidades especiales para alta temperatura (220º C.) alta flexibilidad, etc.



Micanitas

Capas de muscovita integrada impregnada de resina de silicona.

Principal aplicación para placas calefactoras, inigualado en el entorno del sector de los electrodomésticos.

Hoja técnica:

Mica calefacción

500º C
800º C

Cartones Pressphan y complejos aislantes flexibles

DMD, PM, NMN, Film poliéster.

Hoja técnica:

Pressphan PSP 3055 y 3050



Fibrocemento (sin asbestos)

Sustrato de fibras seleccionadas para alta resistencia mecánica a elevada temperatura.

700 º C
Este material puede suministrarse siliconado en toda su masa

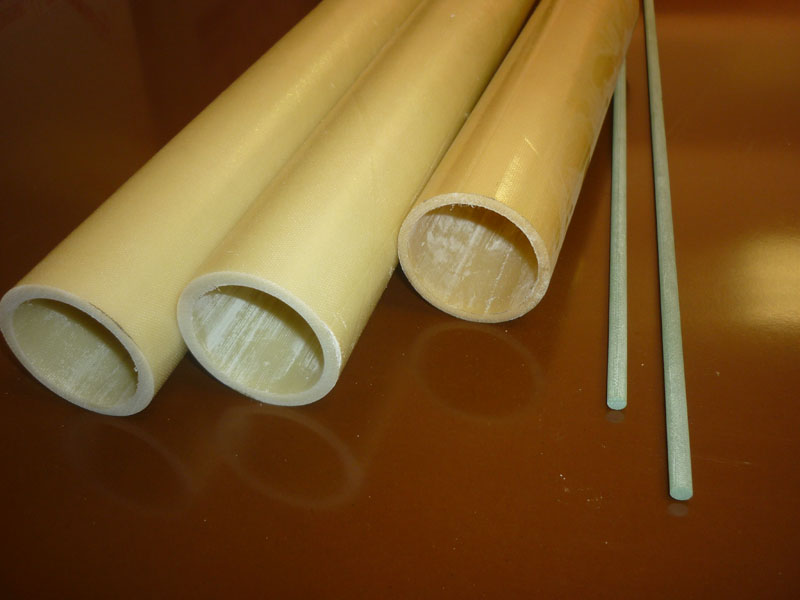

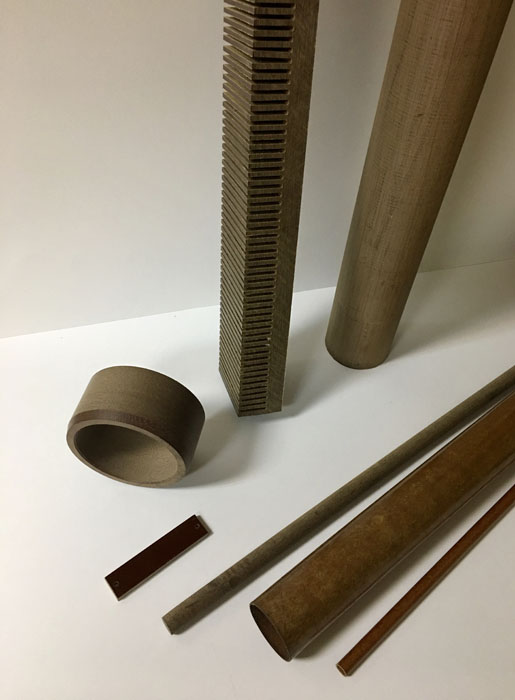

Tubos y barras macizas en algodón, fibra de vidrio y mica

Barras torneadas partiendo de placa y también moldeadas en algodón y vidrio.

Todo tipo de tubos en cualquier material.

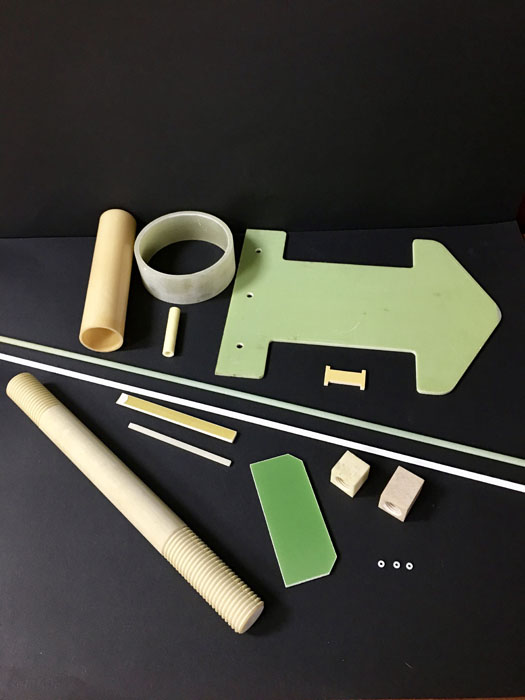

Todo tipo de piezas cortadas o mecanizadas bajo plano

En baquelitas, tejidos de algodón, fibras de vidrio epoxi y poliéster, mica y cualquier aislante flexible.

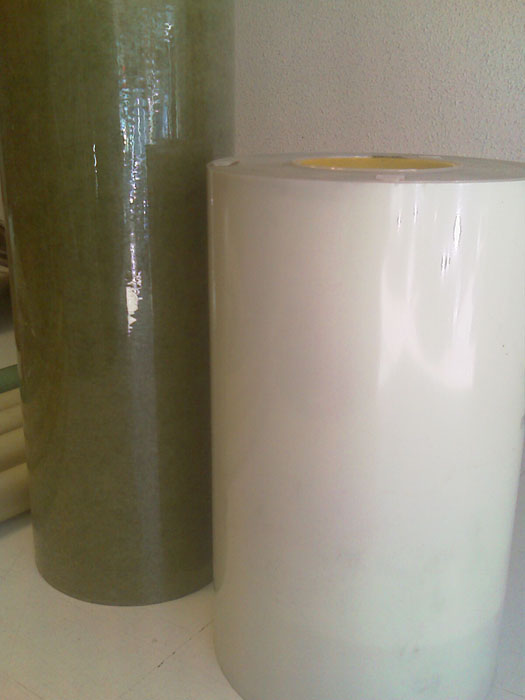

cartones-pressphan
fibra-de-vidrio-epoxi-g10-g11-01
fibra-de-vidrio-epoxi-g10-g11-02

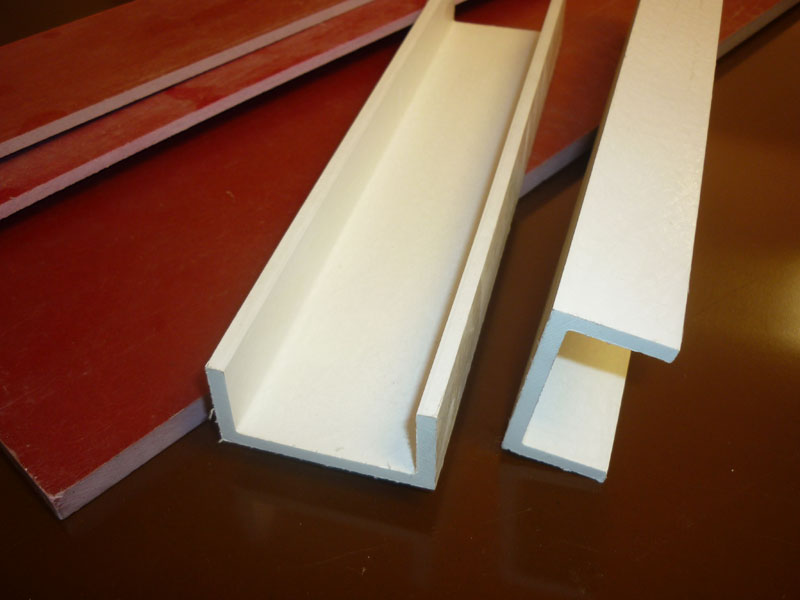

fibra-de-vidrio-polieste-g03
fibra-de-vidrio-poliester

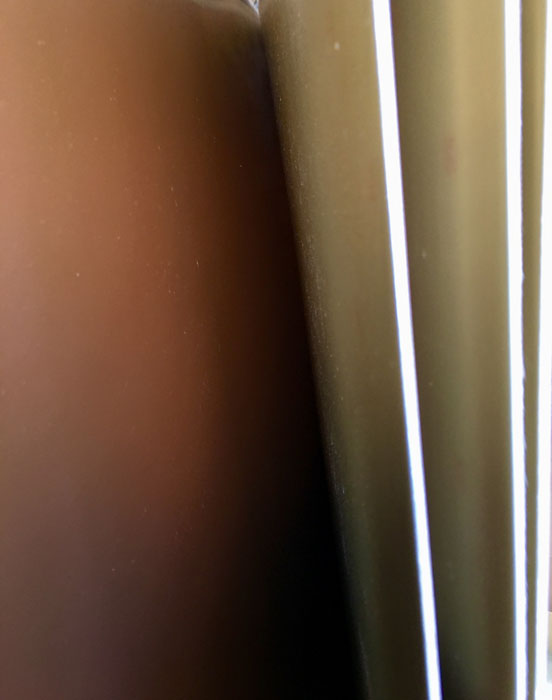

fibras-de-vidrio-01

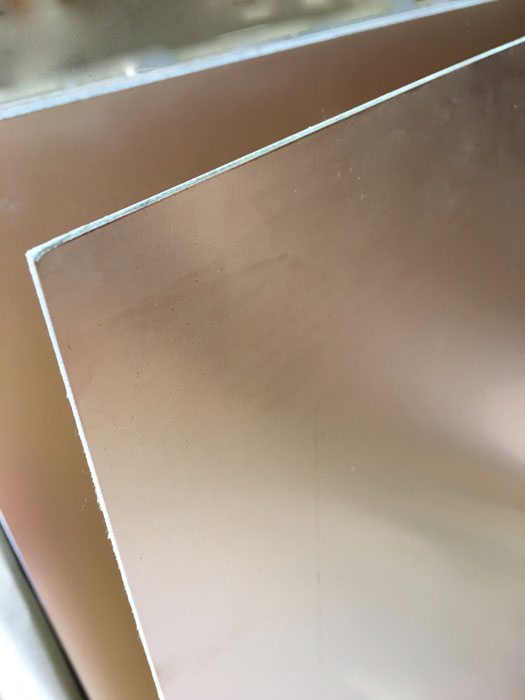

fibras-de-vidrio-02
laminados-industriales-01
laminados-industriales-02
laminados-industriales-03
laminados-industriales-04

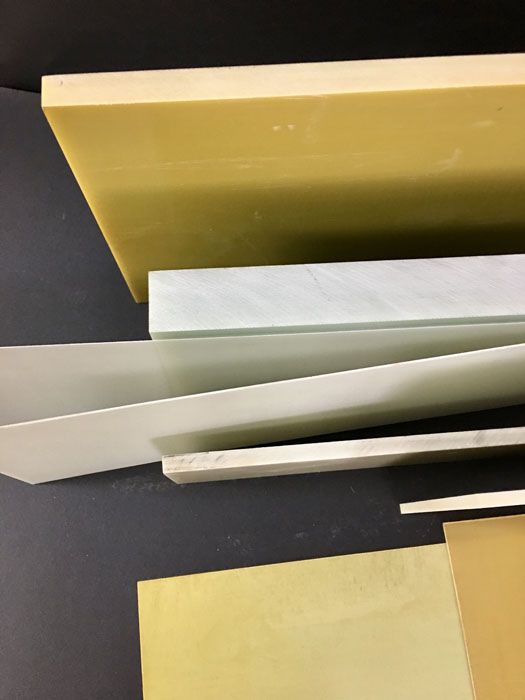

laminados-industriales-05
laminados-industriales-06

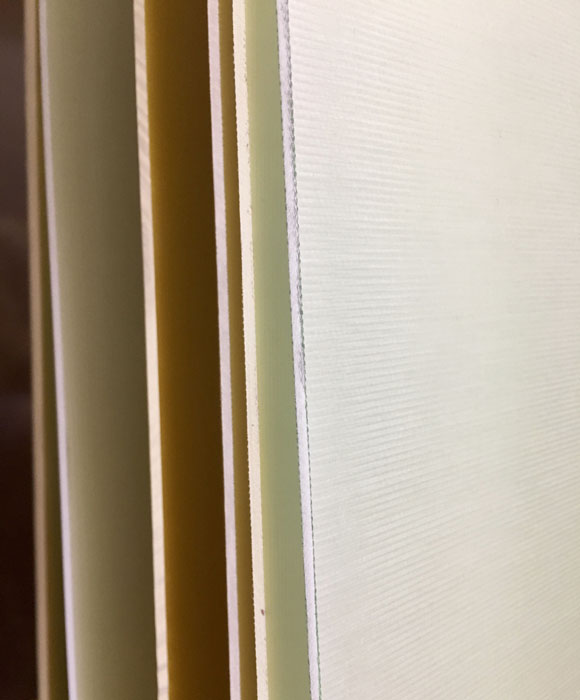

laminados-industriales-07

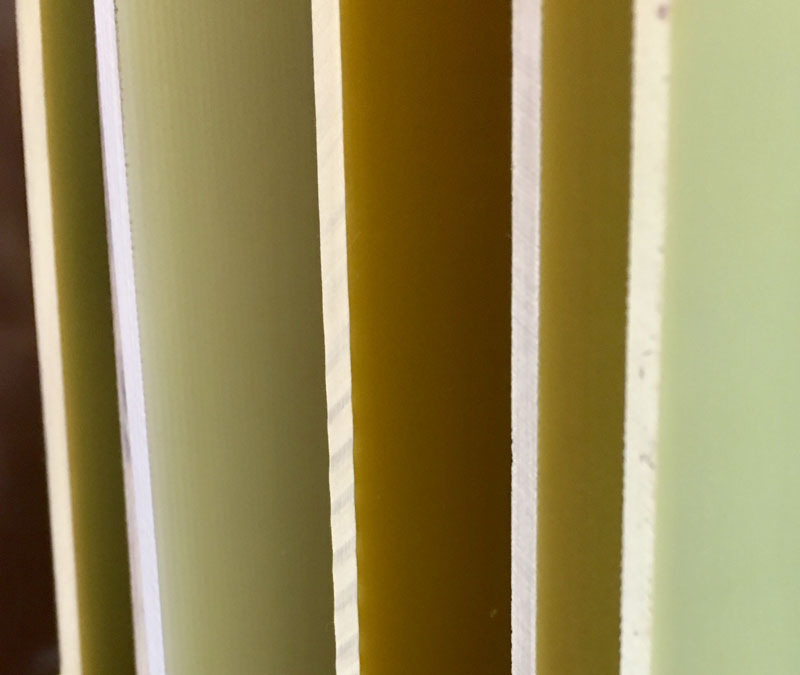

laminados-industriales-08
